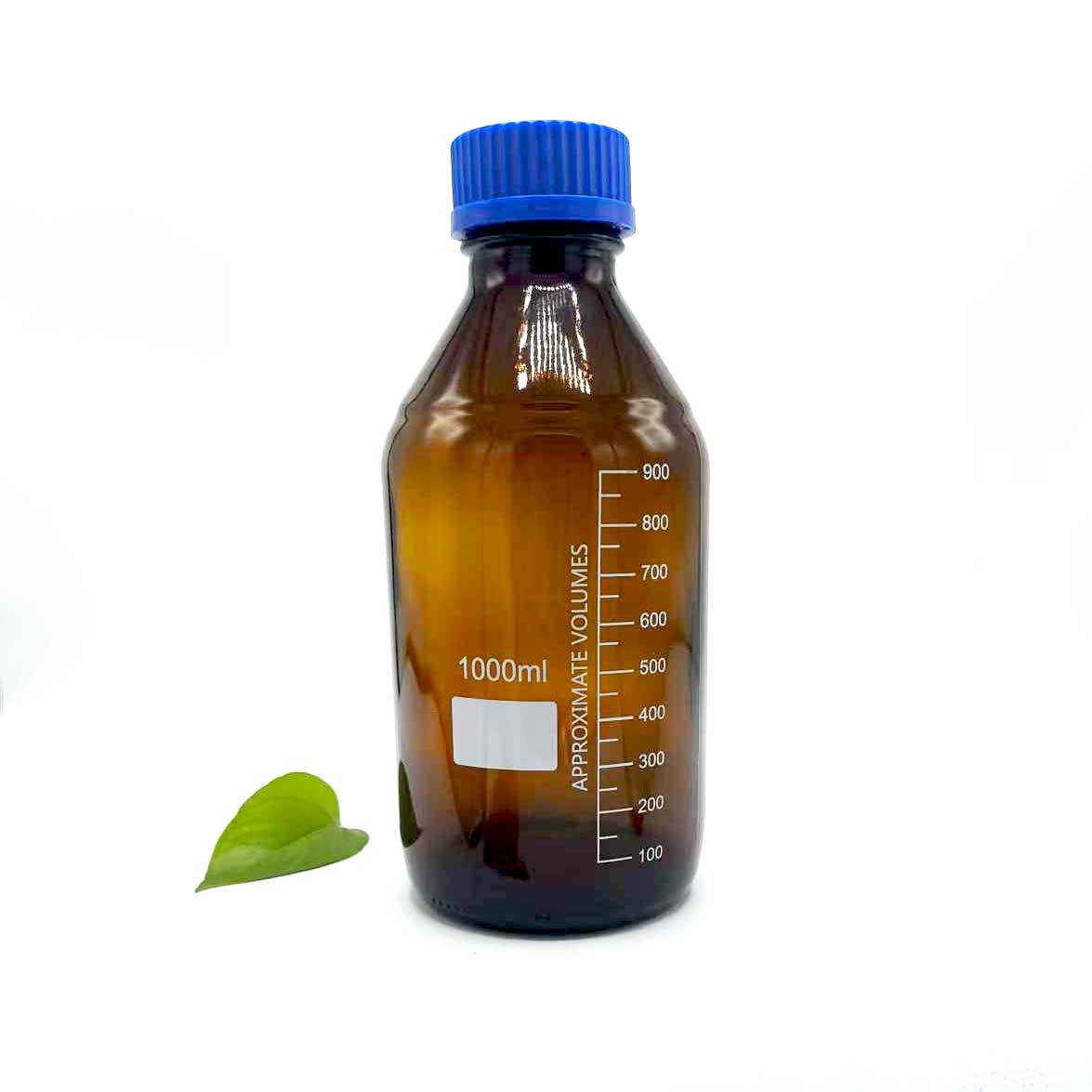

1000 مل زجاجة كاشف زجاج العنبر

I. تصميم هيكل الزجاجة

الهيكل العام: تتميز زجاجة كاشف زجاج العنبر سعة 1000 مل بتصميم أسطواني كلاسيكي.

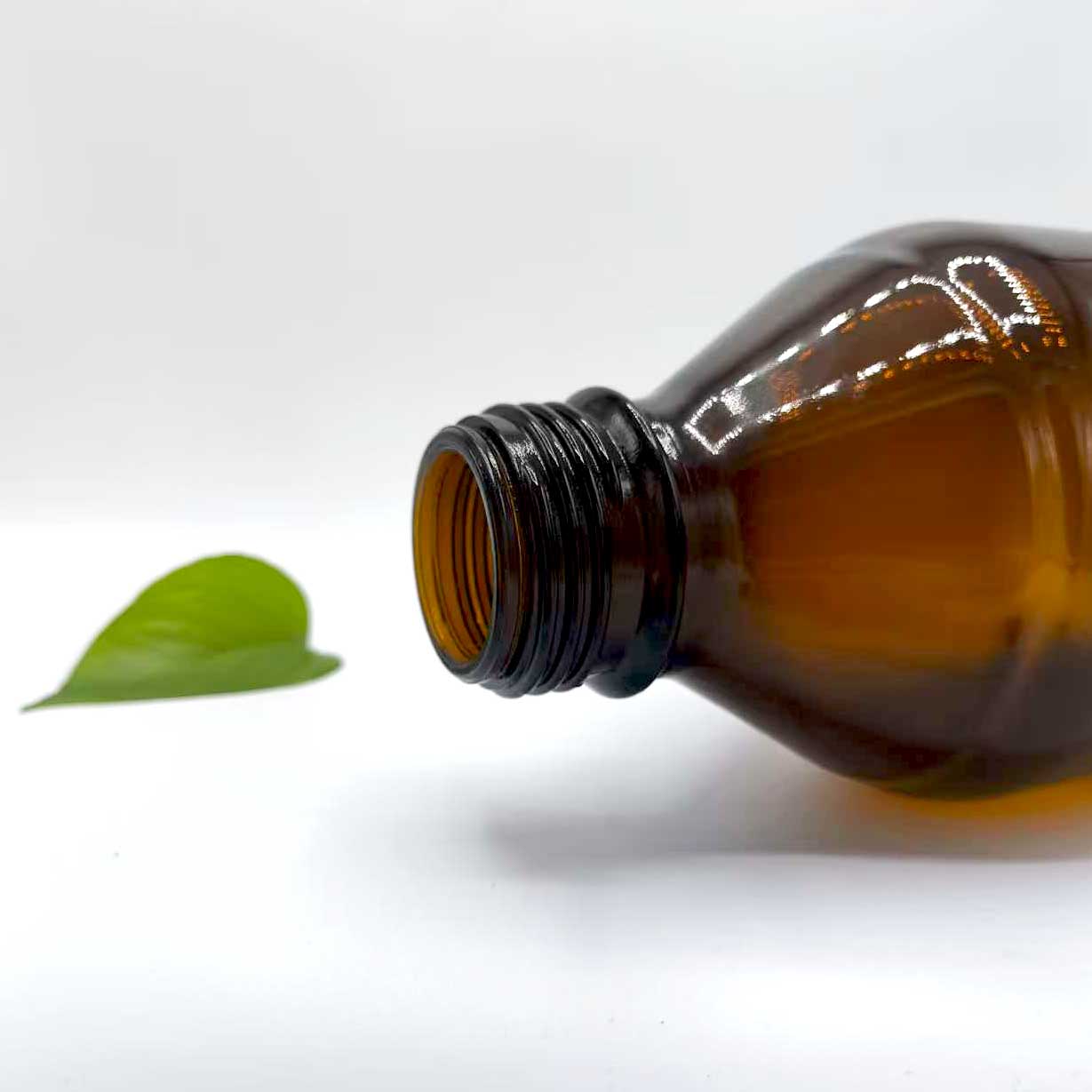

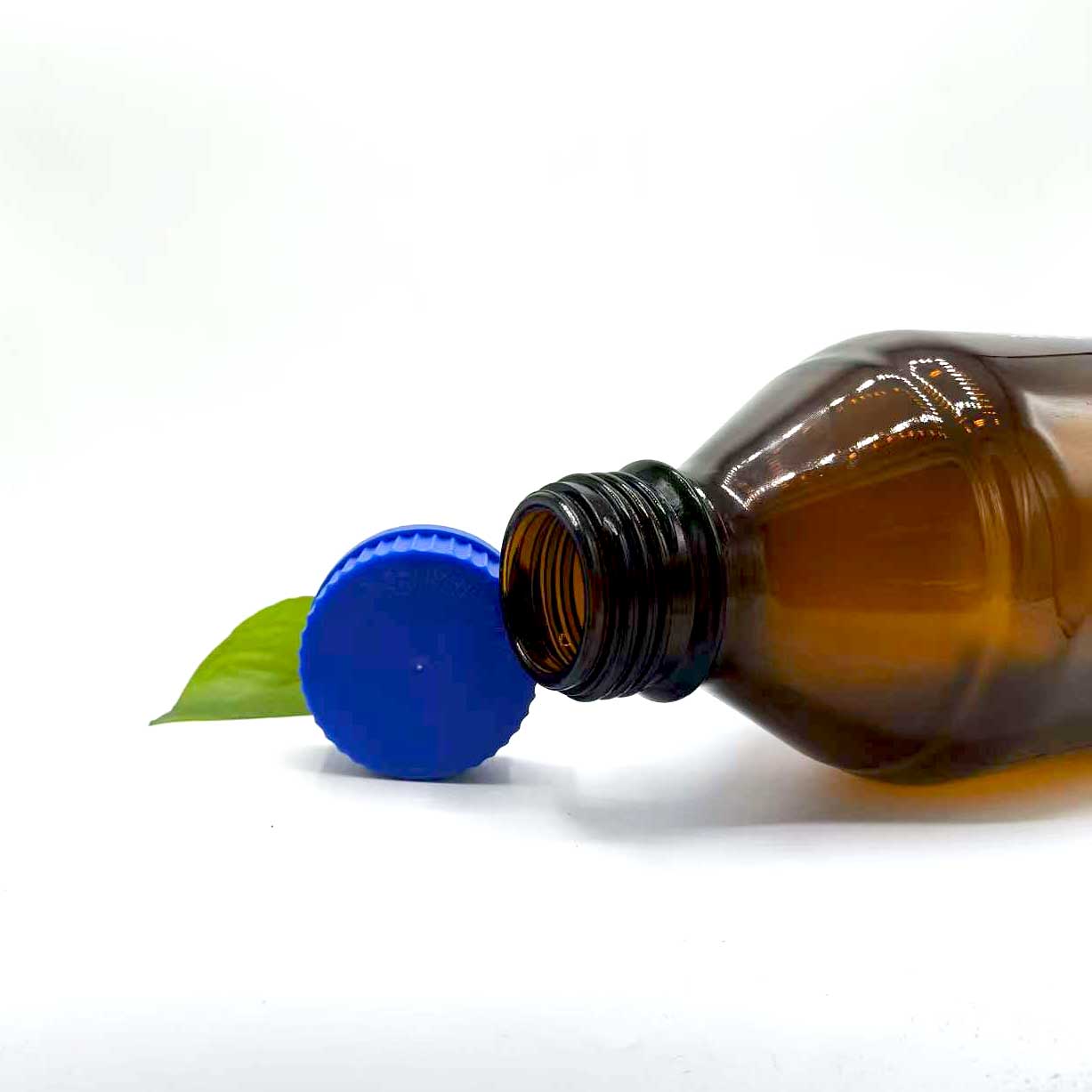

تصميم عنق الزجاجة: يستخدم عنق الزجاجة الكاشف الزجاجي الكهرماني سعة 1000 مل واجهة مترابطة GL45 القياسية الدولية.

تصميم كتف الزجاجة: كتف زجاجة الكاشف الزجاجي الكهرماني سعة 1000 مل لديه منحدر 35 درجة.

تصميم الجزء السفلي من الزجاجة: الجزء السفلي من كاشف الزجاج الكهرماني عبارة عن قاع مسطح سميك مصمم خصيصًا.

ثالثا.

تركيب الزجاج : يتم استخدام زجاج بوروسيليليك عالي 3.3 مطابق للمواصفة ISO 3585، بالتركيب المحدد التالي: ثاني أكسيد السيليكون (SiO₂) ≥81%، ثالث أكسيد البورون (B₂O₃) 12.5-13.5%، أكسيد الألومنيوم (Al₂O₃) 2.0-2.5%، وأكاسيد الفلزات القلوية ≥0.5%

يضمن هذا التركيب الدقيق ثباتًا حراريًا وكيميائيًا ممتازًا للمادة.

عملية التشكيل: يعتمد جسم زجاجة الكاشف الزجاجي الكهرماني عملية قولبة متقدمة، تتضمن خطوات دقيقة متعددة: يتم ذوبان المادة الزجاجية عند درجة حرارة عالية تبلغ 1280 درجة مئوية؛

عملية التلدين التدريجية تقضي على الضغط الداخلي.

ثالثا.

عملية التلوين: يأتي اللون البني من إضافة أكاسيد معدنية معينة أثناء عملية صهر الزجاج.

أداء حجب الضوء: يتم تحديد نفاذية الزجاجة لأطوال موجية مختلفة للضوء.

رابعا.

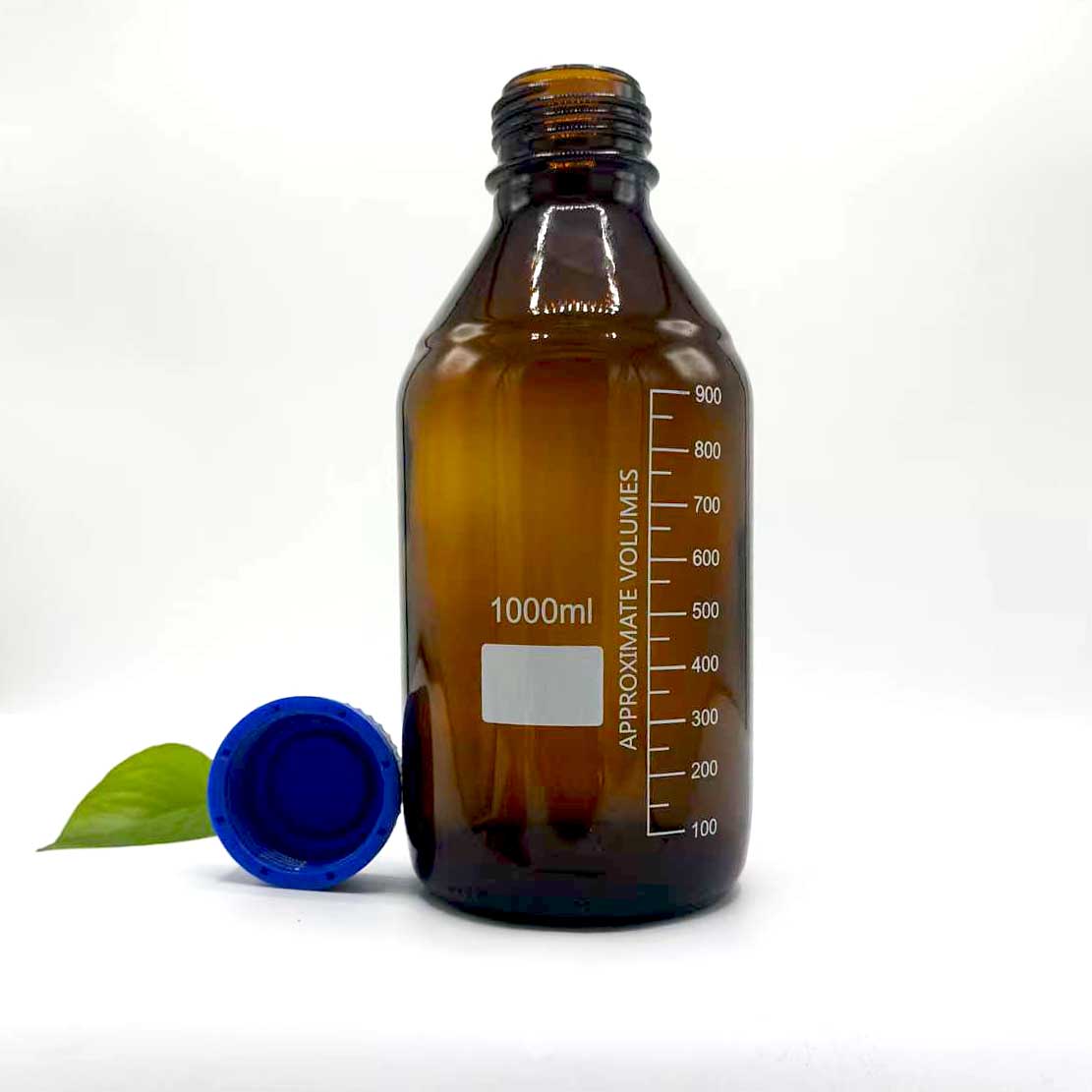

تصميم المقياس: خطوط المقياس مصنوعة من مينا زجاجية بيضاء مقاومة للتآكل ويتم إنتاجها باستخدام عملية طباعة الشاشة.

التخرج الرئيسي: خط تخرج خشن واحد كل 100 مل؛

دقة المقياس: معايرة بدقة، تصل دقة المقياس إلى: 1000 مل النقطة الاسمية: ± 2 مل، 500 مل النقطة الاسمية: ± 1.5 مل

;

خامسا المعالجة السطحية

السطح الخارجي: يخضع لمعالجة سفع رملي موحدة، مع خشونة سطحية يمكن التحكم فيها بين 0.8-1.2μm.

السطح الداخلي: باستخدام عملية التلميع الكيميائي، تصل نعومة السطح إلى 0.1μm، مما يقلل بشكل فعال من بقايا الكاشف ويسهل التنظيف.

سادسا.

قوة الضغط: الضغط الساكن الذي يمكن أن يتحمله جسم الزجاجة هو الضغط المحوري: ≥25 كيلو نيوتن، الضغط الشعاعي: ≥15MPa، والضغط الداخلي: ≥0.8MPa.

مقاومة الصدمات: اجتاز اختبار تأثير كرة السقوط.

سابعا.

معامل التمدد الحراري: في نطاق درجة الحرارة من 20 إلى 300 درجة مئوية، يكون المعامل الخطي للتمدد الحراري (3.3±0.1)×10⁻⁶/K.

اختبار الثبات الحراري: اجتاز اختبار الصدمة الحرارية الصارم من درجة الحرارة العالية إلى درجة الحرارة المنخفضة: مغمور مباشرة من 100 درجة مئوية إلى 0 درجة مئوية في الماء المثلج، بدون تكسير؛

درجة حرارة منخفضة → درجة حرارة عالية: لا يحدث أي تشقق عندما يتم حقن الماء الساخن عند 100 درجة مئوية مباشرة من -20 درجة مئوية.

ثامنا.

يجب أن تجتاز كل زجاجة فحوصات الجودة التالية: فحص دقة الأبعاد (باستخدام آلة قياس الإحداثيات)، فحص توحيد سمك الجدار (مقياس السُمك بالموجات فوق الصوتية)، فحص عيوب المظهر (نظام الفحص البصري التلقائي)، اختبار مقاومة الصدمات الحرارية (فحص العينات)، والتحقق من دقة المقياس (فحص طريقة قياس الوزن).

رابعا.

القدرة على التكيف مع درجات الحرارة: درجة حرارة التشغيل على المدى الطويل: -80 درجة مئوية إلى 200 درجة مئوية، درجة حرارة التشغيل على المدى القصير: -196 درجة مئوية (النيتروجين السائل) إلى 500 درجة مئوية، ظروف التعقيم: يمكن تعقيمها بشكل متكرر بواسطة البخار عالي الضغط عند 121 درجة مئوية لمدة 30 دقيقة.
